RaspberryMicroSD

Płytka montowana w miejscu standardowego gniazda kart SD (najczęściej po wyłamaniu jednej z plastikowych prowadnic karty).
Oryginalne gniazdo kart SD montowane na Raspberry Pi jest naprawdę niskiej jakości (aby się o tym przekonać wystarczy odgiąć wsuniętą w nie kartę SD), w dodatku (po jego uszkodzeniu) trudno dokupić identyczny lub zgodny komponent.
Co najmniej kilka rozwiązań tego problemu krąży w Internecie:

• adapter SD<->uSD Adafruit Industries wsuwanego do oryginalnego gniazda (dobre rozwiązanie przed jego wyłamaniem, chociaż i po wyłamaniu można go wkleić), w Polsce do kupienia np. w Nettigo,
• z wykorzystaniem starej karty telefonicznej / kredytowej,
• z wykorzystaniem zamiennika - np. Würth Elektronik 693 063 020 911
• z wykorzystaniem standardowego adaptera / zwykłego gniazda kart SD/uSD lutując go obok uszkodzonego elementu.

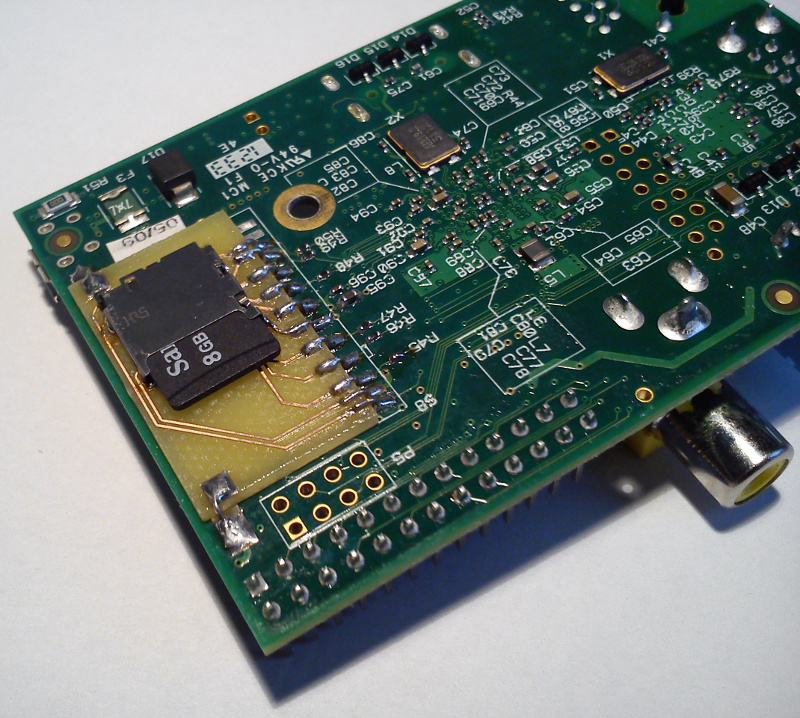

My proponujemy wykonanie niewielkiej płytki pełniącej rolę adaptera gniazda uSD montowanego w miejscu standardowego złącza (po jego demontażu):

• w pierwszej kolejności montujemy gniazdo uSD (Hirose DS3D-SF) na wytrawionej/wyfrezowanej płytce adaptera,
• przed jego montażem na Raspberry Pi należy usunąć uszkodzone gniazdo: lutownicą na gorące powietrze lub tradycyjną (najlepiej pojedynczo usuwać kolejne wyprowadzenia),

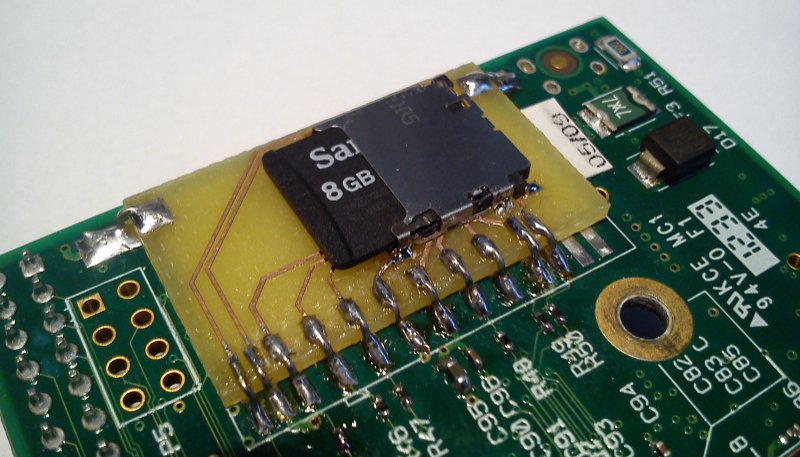

• po oczyszczeniu druku z resztek topnika płytka adaptera montowana jest z wykorzystaniem krótkich kawałków srebrzanki,
• po prawidłowym połączeniu wszystkich linii oraz zainstalowaniu w gnieździe adaptera przygotowanej wcześniej karty z wybranym systemem operacyjnym Raspberry powinno uruchomić się bez problemów.

Pliki do pobrania:

• schemat oraz dokumentacja płytki w formacie pdf,
• pliki źródłowe Altium Designer.

RaspberryToBreadBoard

Płytka daje możliwość wyprowadzenia złącza P1 Raspberry Pi na prototypową płytkę stykową/uniwersalną (odległość pomiędzy pojedynczymi rzędami wyprowadzeń wynosi 700 milsów).

Pliki do pobrania:

• schemat oraz dokumentacja płytki w formacie pdf,
• pliki źródłowe Altium Designer.

WiFi Internet Radio

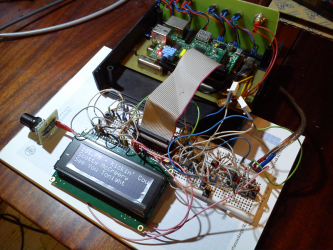

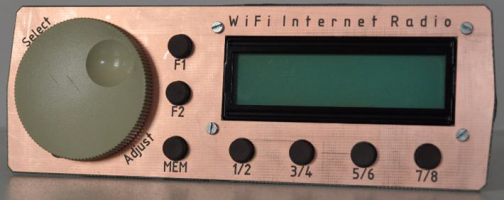

Warsztatowe radio internetowe / FM z przełącznikiem źródeł sygnału audio zbudowane w oparciu o Raspberry Pi. Całość zamknięta w obudowie HAMMOND 1598JSGY o wymiarach 200x280x76 mm z frezowanymi panelami czołowymi i wyświetlaczem 4,3'' (TOP-043LA) z kamery cofania. Projekt zrodzony z miłości do radia w każdej postaci...

Aktualnie wspierane funkcje:

• radio internetowe (definicje stacji przechowywane w pliku tekstowym),
• radio FM z RDS (cyfrowy tuner - aktualnie korzystamy z naszego minimodułu: FMRadioMiniModule),
• trójkanałowy (front/rear/sub) przełącznik źródeł audio: PC, FM oraz RPi,
• informacje o wybranej stacji / utworach na ekranie urządzenia.

Do realizacji:

• wbudowanie dysku 2,5'' + odtwarzanie plików audio z biblioteki audio (dysk dostępny w sieci lokalnej - serwer SAMBA),
• implementacja przyjemnego i funkcjonalnego interfejsu użytkownika.

Kolejne wersje naszego radia internetowego:

Przygotowanie systemu
Przed uruchomieniem aplikacji konieczne jest wstępne skonfigurowanie systemu Raspbian.

Konfiguracja overscan
Po wydaniu polecenia:

sudo nano /boot/config.txt

należy skonfigurować odpowiednie opcje:

sdtv_mode=2
overscan_scale=1
disable_overscan=1
overscan_left=40
overscan_right=20
overscan_top=10
overscan_bottom=10

Zmiana wielkości czcionki w terminalu
Na trzeciej stronie kreatora konfiguracji, w oknie Font for the console, wybieramy opcję: Let the system select a suitable font. Spowoduje to wyświetlenie okna z listą możliwych do wyboru czcionek - w naszym przypadku powinna to być czcionka o rozmiarze 16x32 punkty.

BLE112_MM

Prosta, ale kompletna płytka Bluetooth LE / moduł komunikacyjny zaprojektowany dla Bluegigas BLE112.
Pełną dokumentację, schemat i układ płytki można znaleźć na repozytorium github. Kilka zdjęć prototypu:

IDC 6 IDC 10 Converter

Adapter AVR-ISP 6 PIN (ATMEL) <-> 10 PIN (KANDA) pozwala uniknąć problemu różnorodnych złącz programowania kontrolerów AVR.

uCurrent GOLD Battery Holder

Prosty system mocowania pojemnika na 3 baterie AAA dla uCurrent GOLD.

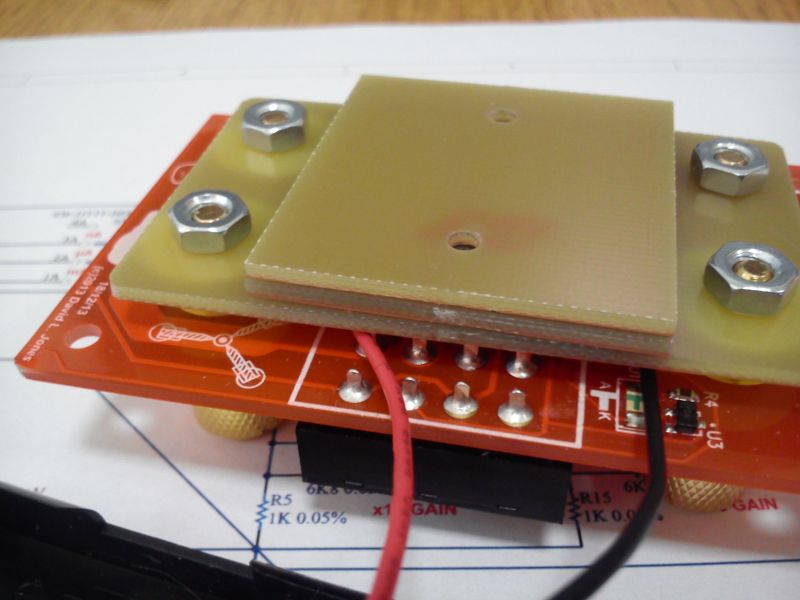

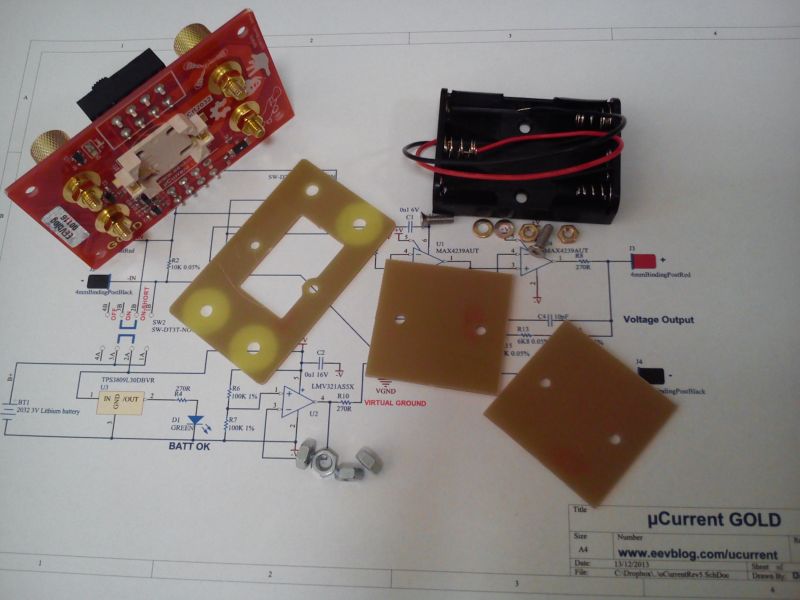

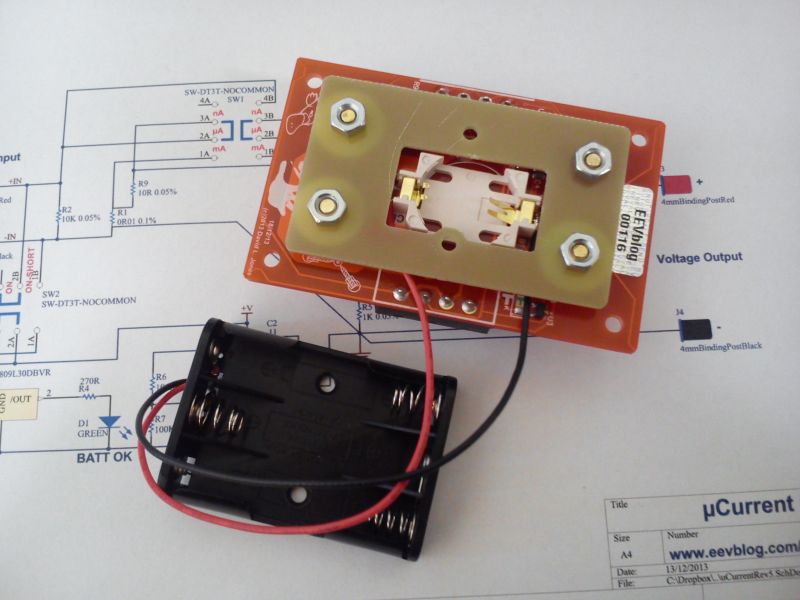

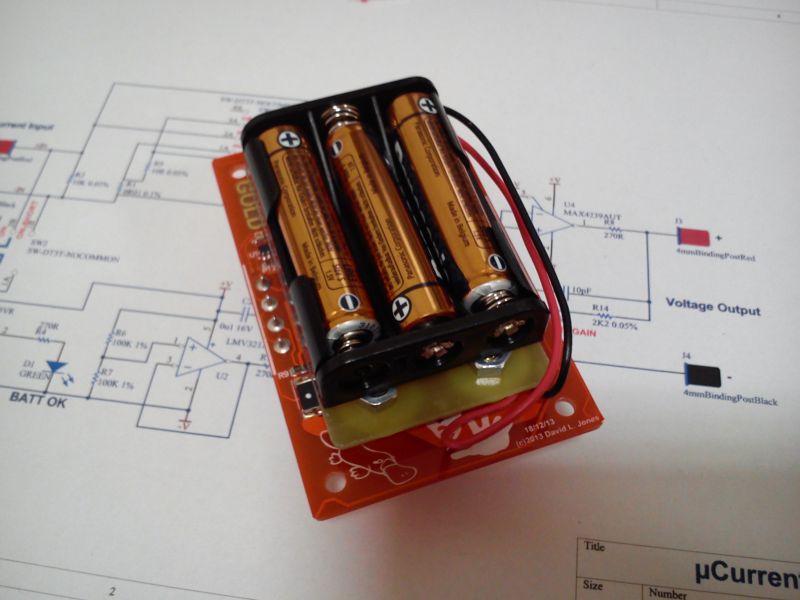

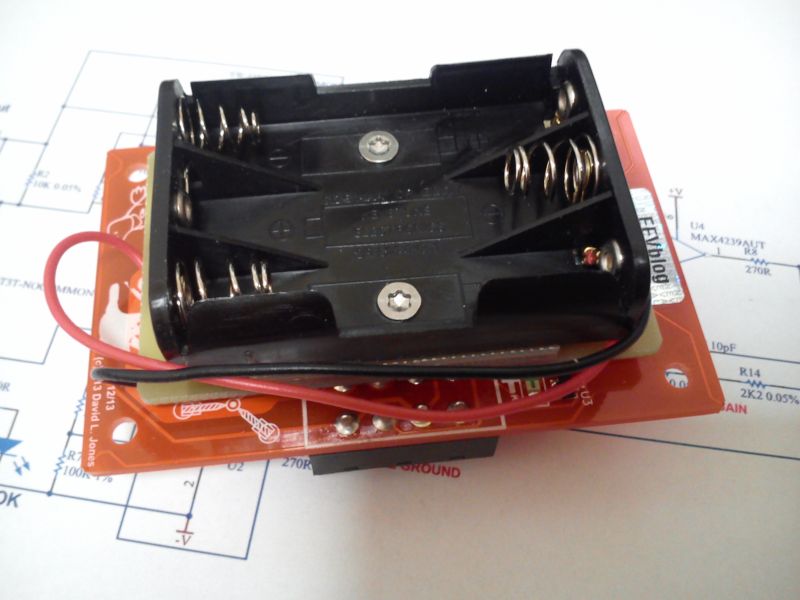

Przystawka do multimetru (ale nie tylko) zaprojektowana przez Dave'a Jonesa z EEVBlog, która skutecznie eliminuje problem spadku napięcia na boczniku prądowym przy pomiarze prądów rzędu nA - mA, standardowo zasilana jest z 3V baterii CR2032. Montując koszyk na 3 baterie AAA zwiększamy nie tylko czas pracy, lecz również zakres pomiarowy urządzenia. Poniżej nasz pomysł jak można to zrobić...

Dokumentację projektu znajdziecie na naszym repozytorium GitHub.

Nawijarka do transformatorów

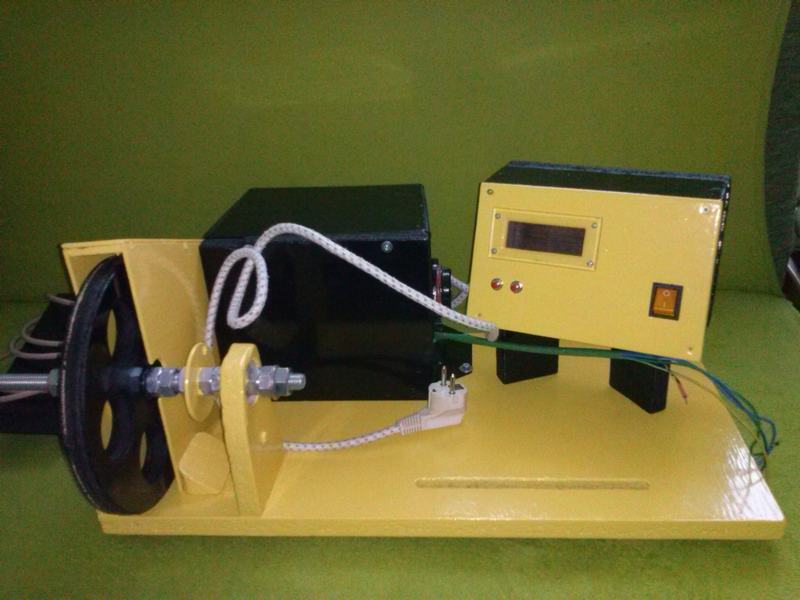

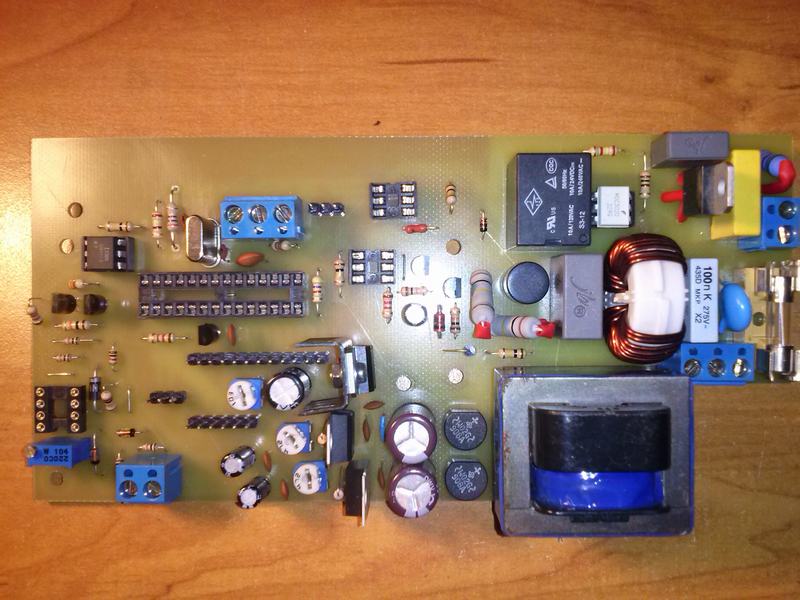

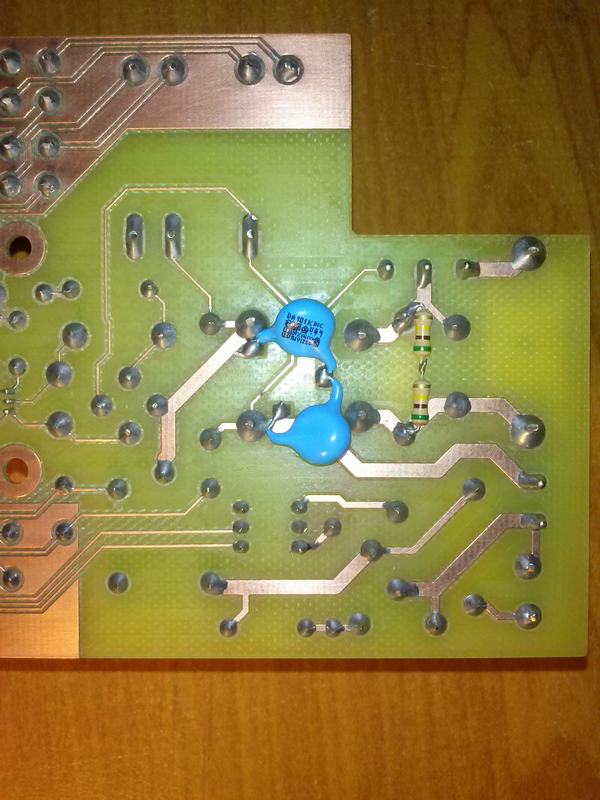

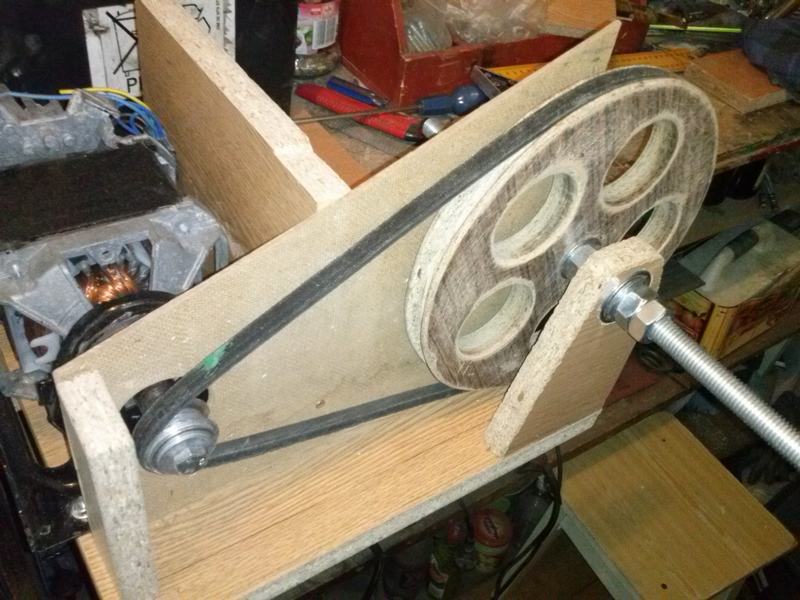

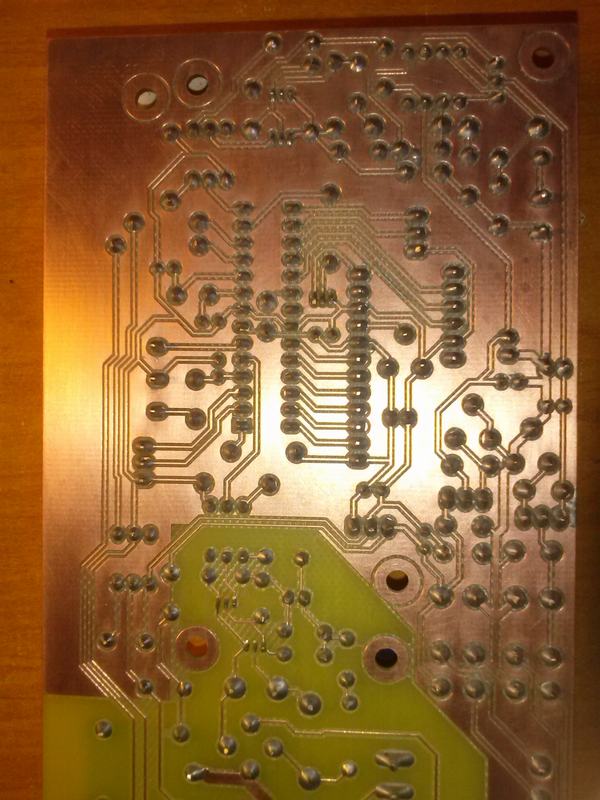

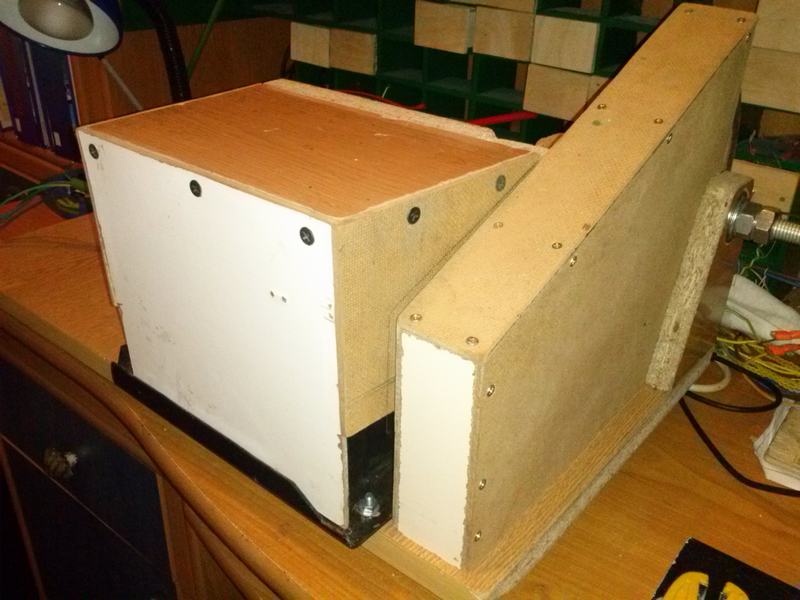

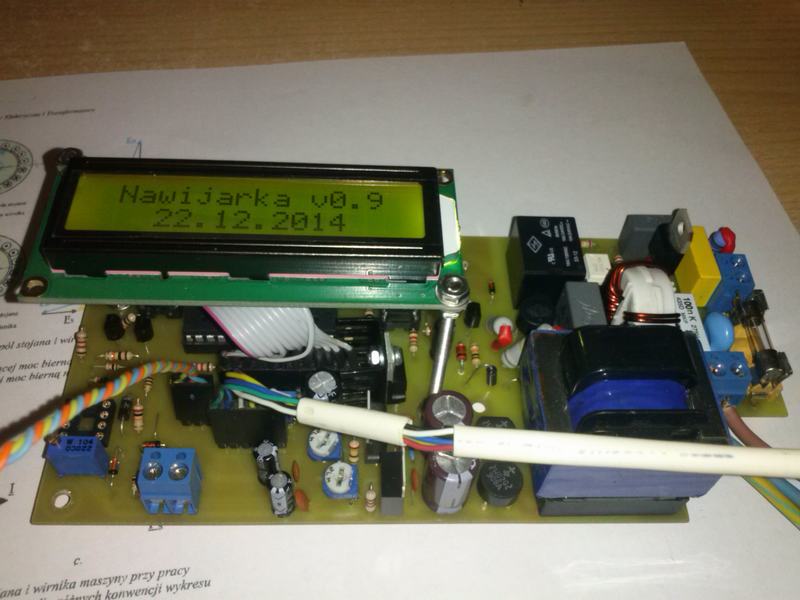

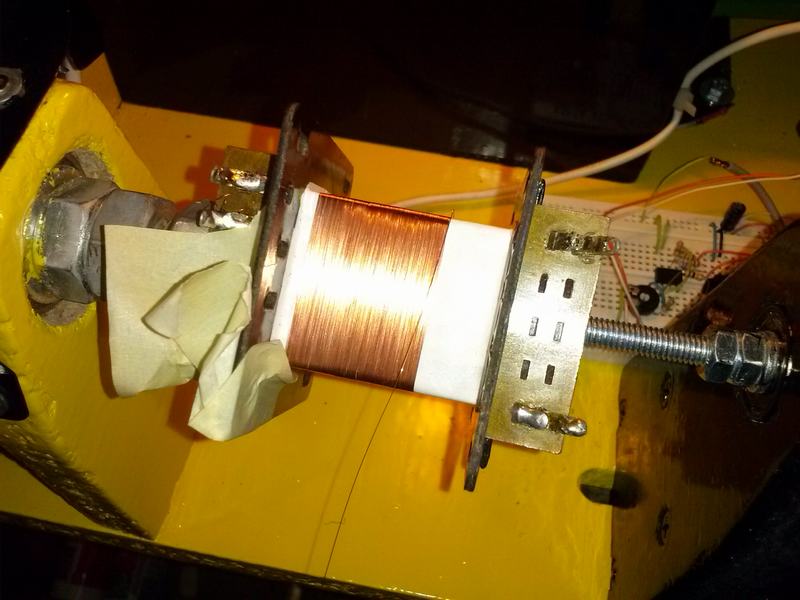

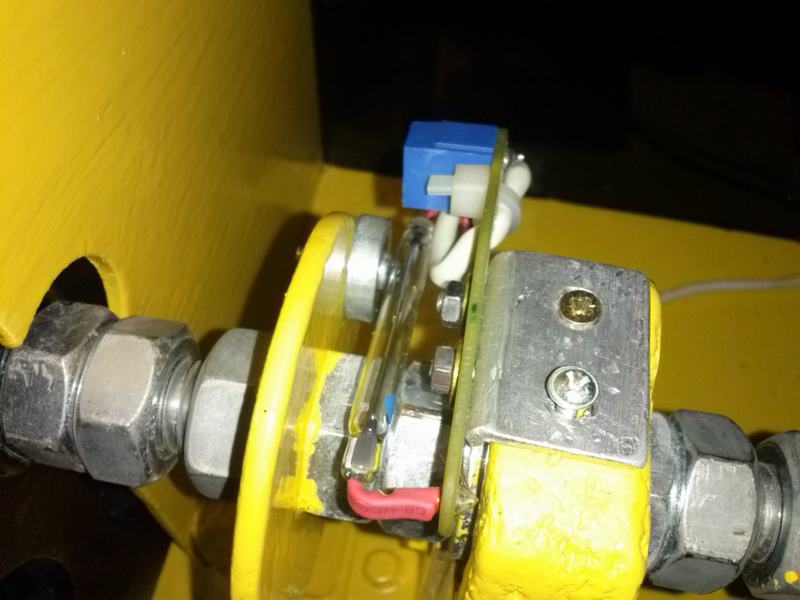

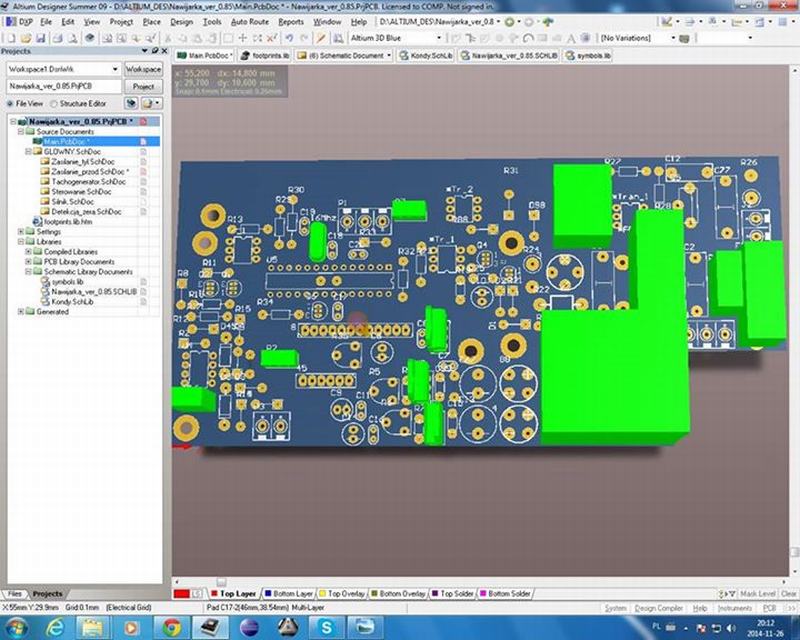

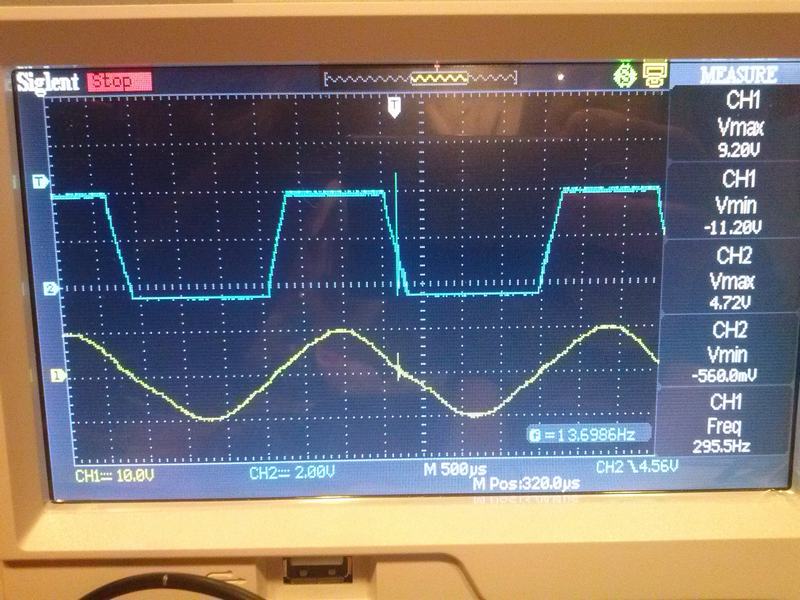

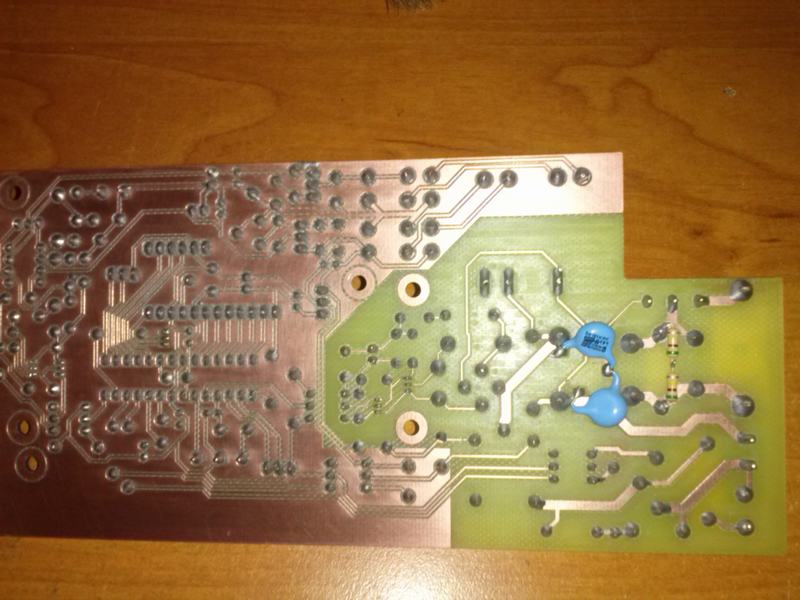

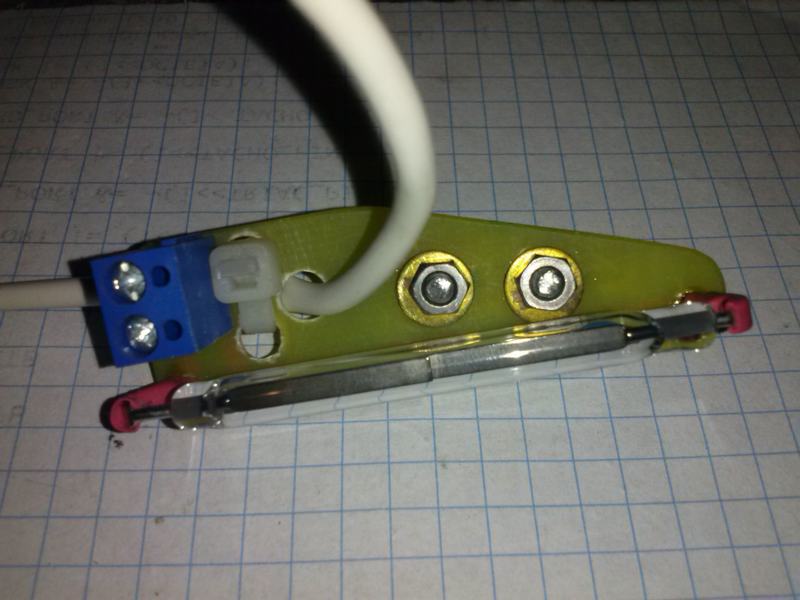

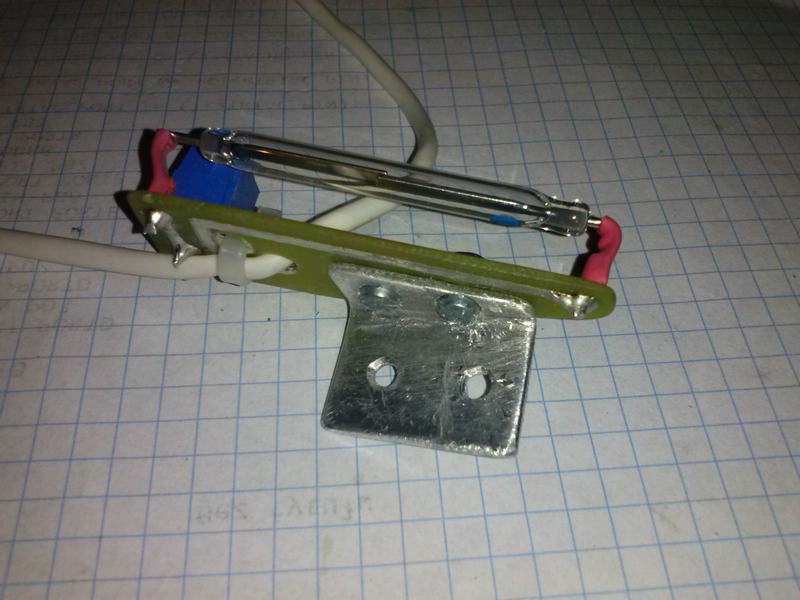

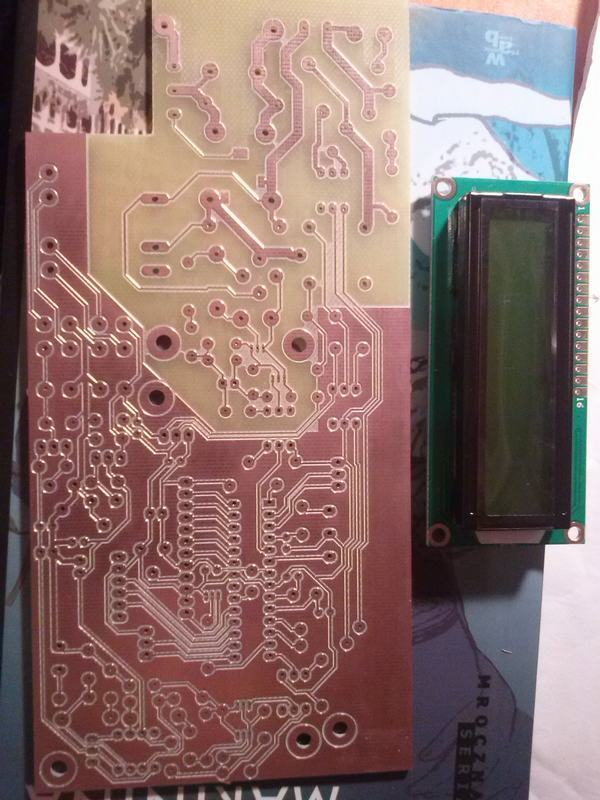

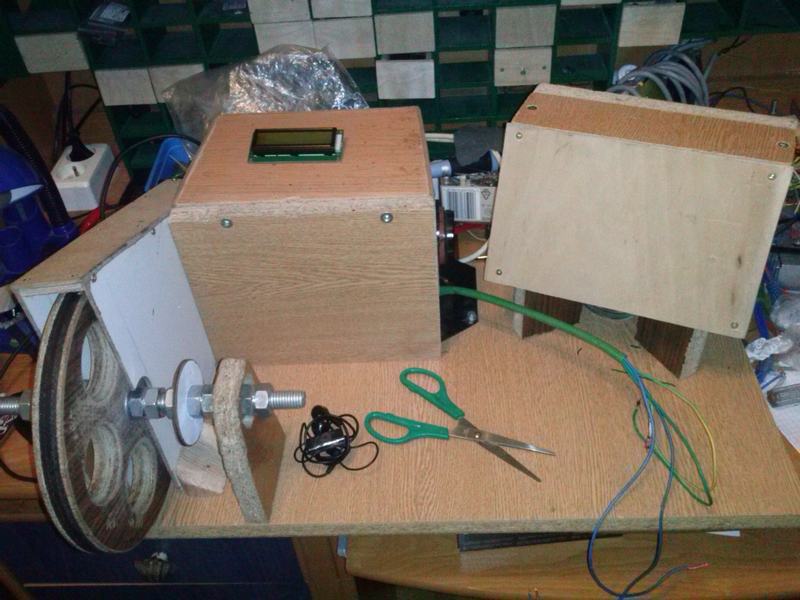

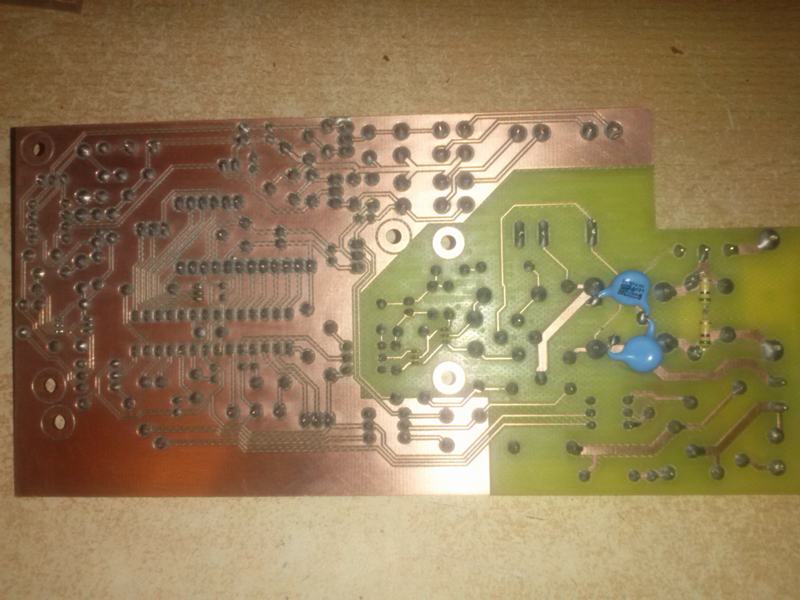

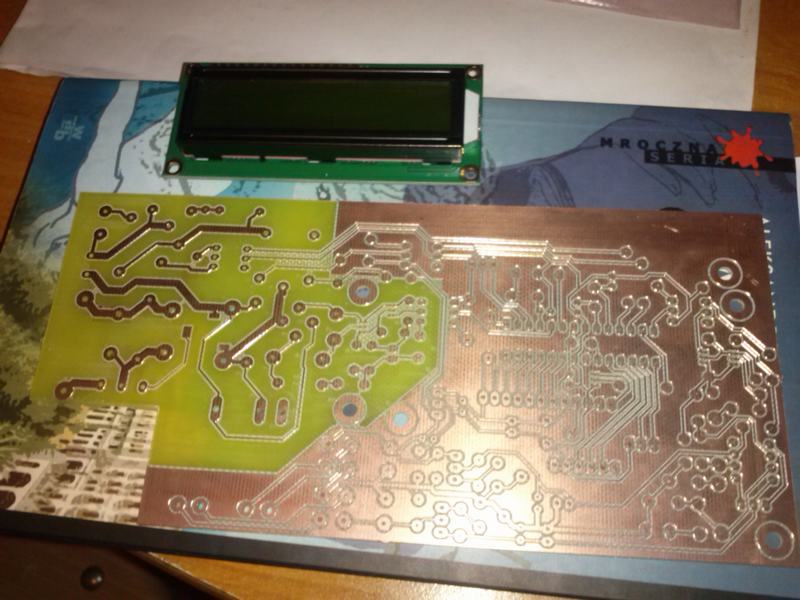

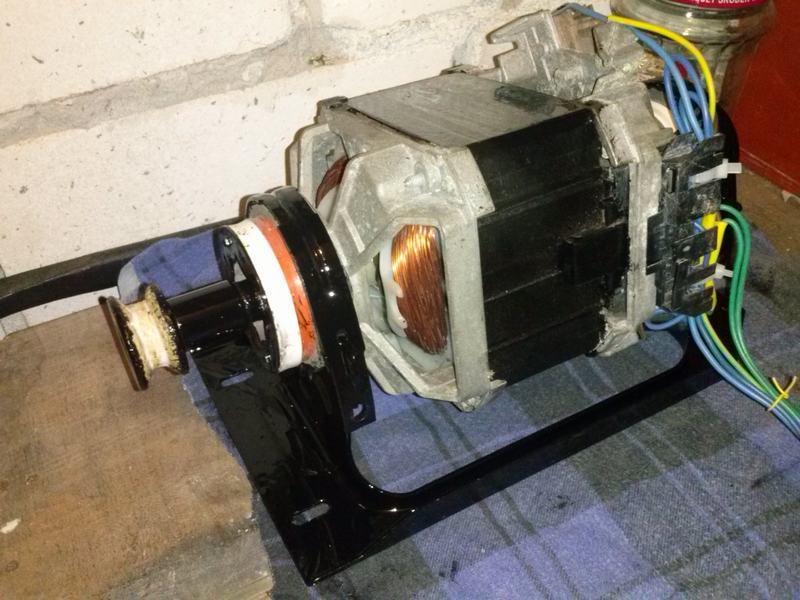

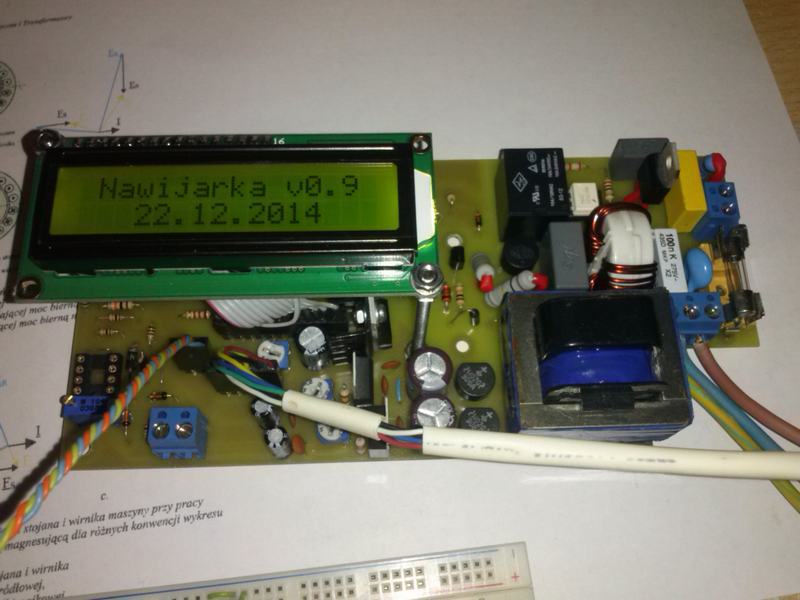

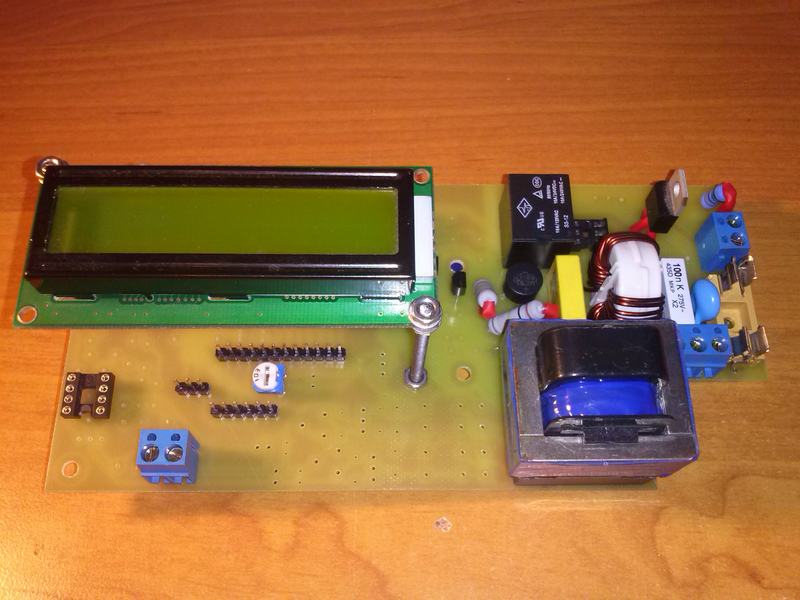

Projekt wykonany przez Konrada Kochana oraz Dariusza Szymańskiego. Płytka wykonana i uruchomiona w końcówce 2014 roku. Poniżej lista zdjęć zaprojektowanego modułu sterującego, urządzenia oraz nawiniętych transformatorów.
